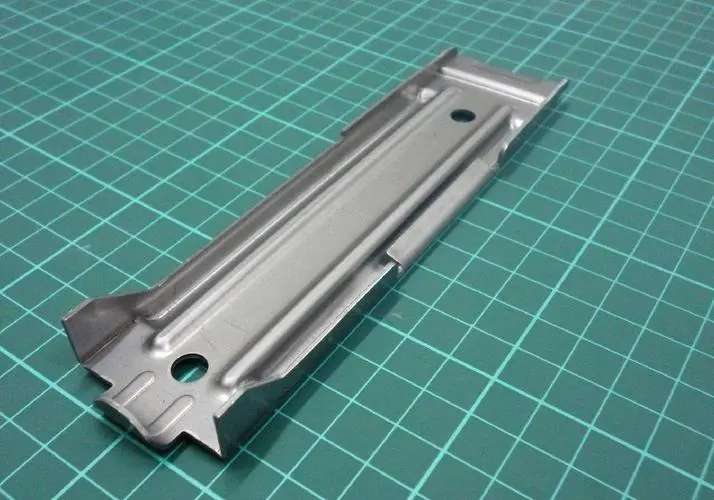

以下是南皮中馳五金制造有限公司為您解析拉伸件零件的工藝性 1.拉深件形狀應盡量簡單、對稱，盡可能一次拉深成形; 2.需多次拉深的零件，在保證必要的表面質量前提下，應允許內、外表面存在拉深過程中可能產生的痕跡; 3.在保證裝配要求的前提下，應允許拉深件側壁有一定的斜度; 4.拉深件的底或凸緣上的孔邊到側壁的距離要合適; 5.拉深件的底與壁、凸緣與壁、矩形件四角的圓角半徑要合適， 取拉深件底與壁的圓角半徑1pr=1.5mm，mm5.1r2p=，拉深件凸緣...

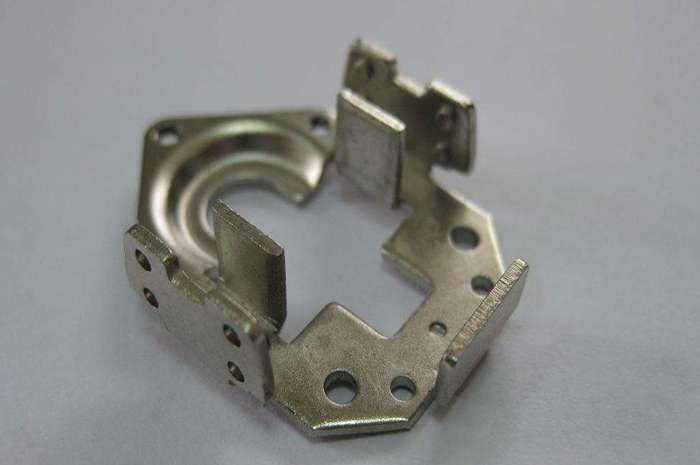

沖壓件在使用過程中可能會出現一些這樣或者那樣的問題,今天給大家介紹一下模具制件在沖壓過程中可能碰到的問題. 1、凸凹：開卷線有異物(鐵屑、灰塵)混入引起凸凹; 2、滑動?。河捎谳佔踊瑒右?，在突然停止或者加速時發生; 3、輥子?。呵逑摧佔踊蛘咚土陷佔痈街愇镆?以固定節距發生)，一般情況下可以將板料上的輥子印異物去掉即可; 4、毛刺：鋼板截斷面下部位產生毛刺，以截斷面為基準，毛刺高度為0.2mm以上時，在這里發生的鐵粉會損壞模具并產生凸凹; 5、卷...

根據具體情況在保證工件不產生刃口塌陷的前提下盡量采用大間隙沖裁;較直工序要“拉直”而不要“砸直”;拉伸件各序的拉伸深度分布致關重要;冷沖壓件要注意材料的各向異性(這與原材料的扎制方法有關)，這在落料、沖孔工序不會顯示出來，但在深拉伸工序會非常顯現，有時折彎工序也會顯現，所以要千萬注意成型前的排料方法;對有后序表面處理(特別是有著色工藝)的工序還要控制原材料化學成分的均勻性。...

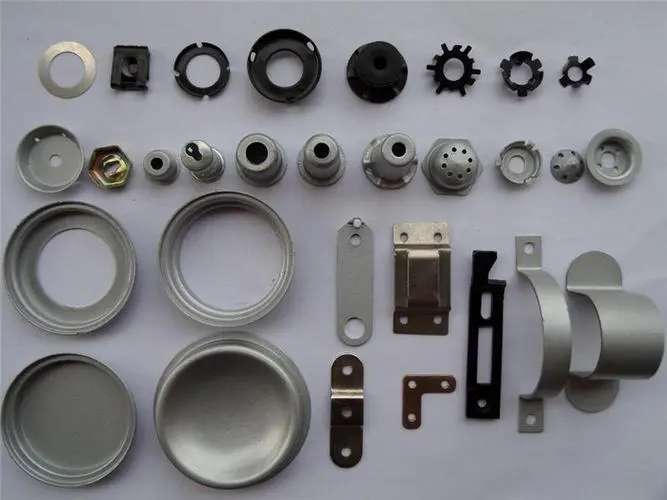

拉伸件設計圖紙上尺寸標注的注意事項：拉伸件由于各處所受應力大小各不相同，使拉伸后的材料厚度發生變化。一般來說，底部中央保持原來的厚度，底部圓角處材料變薄，頂部靠近凸緣處材料變厚，矩形拉伸件四周圓角處材料變厚。 拉伸件產品尺寸的標準方法：在設計拉伸產品時，對產品圖上的尺寸應明確注明必須保證外部尺寸或內部尺寸，不能同時標注內外尺寸。 拉伸件尺寸公差的標注方法：拉伸件凹凸圓弧的內半徑以及一次成形的圓筒形拉伸件的高度尺寸公差為雙面對稱偏差，其偏差值為國標(GB)16級精度公差絕對值的一半，并冠...

在生產各種沖壓件產品過程中,制件中出現的刮痕.壓痕或者圓角部位的變形等不良現象出現原因主要由以下產生. 一、首先來看沖壓過程：沖壓過程中作業者操作不注意，制件在進出料時移位到模具或者傳送帶拐角處發生碰撞;傳送帶高度調整不合理;自動化裝備調整不合理(如行程、速度等)。 二、再來看看工位器具的裝載和取出：過載(被壓變形);重疊堆放(制件之間相互碰撞);工位器具搬運時產生碰撞、翻倒、過速。 以上的各種現象都會導致沖壓過種出現不良現象，明確并明白其中出現的原因，相信對于預防和避免這...

南皮中馳五金制造有限公司為您分析拉伸件零件的工藝性 拉深件的結構工藝性 1.拉深件形狀應盡量簡單、對稱，盡可能一次拉深成形; 2.需多次拉深的零件，在保證必要的表面質量前提下，應允許內、外表面存在拉深過程中可能產生的痕跡; 3.在保證裝配要求的前提下，應允許拉深件側壁有一定的斜度; 4.拉深件的底或凸緣上的孔邊到側壁的距離要合適; 5.拉深件的底與壁、凸緣與壁、矩形件四角的圓角半徑要合適， 取拉深件底與壁的圓角半徑1pr=1.5mm，mm5.1r2p=，拉深件凸緣與壁的圓角半徑mm2rd1=，mm...

有的拉伸件為什么要進行多次拉伸 ? 1.多次拉伸可使總的延伸系數和生產效率大大提高，并通過多道均勻的拉伸確保產品的精度 2.這樣才減少報廢量啊,一次成型是需要技術的,拉的不好全部報廢,多次拉伸可以拉的均勻 3.這是為了中間去應力，退火軟化，不容易產生廢品 ...

模具的主要功能就是為了生產出更加一致性的產品,這樣在生產過程中的加工穩定性是要考慮的重要因素.下面來看下沖壓件模具在制件過程中常出現的幾點問題有哪些. (1)粘合、刮痕：由于材料與凸?；虬寄ＤΣ炼谥萍蛘吣＞弑砻娉霈F(xiàn)的不良; (2)曲折、應變：由于應力不均勻、拉延筋匹配不良或者壓機滑塊控制不良等造成制件r角部位或者壓花部位發生曲折、應變; (3)皺紋：由于壓機滑塊調整不良、壓機精度低、氣墊壓力調整不合適、沖頭或者r部位大等原因引起邊緣或r部位皺紋; (4)毛刺...

沖壓材料除了要保證強度,剛度等使用性能以外,還必須滿足沖壓工藝的要求. 材料的質量直接影響到?jīng)_壓工藝過程設計,模具設計,模具使用壽命,沖壓件產品的質量和使用壽命,還關系到?jīng)_壓件的成本.因此,一方面應通過產品設計提高沖壓件的結構工藝性來發送沖壓過程中材料的變形條件,以降低對材料的質量要求;加一方面應選擇具有適合沖壓成型性能的材料,以適應沖壓過程的變形要求,保證零件質量.所以,在選擇沖壓件材料時,要科學合理的評價材料的沖壓性能,正確掌握材料沖壓性能與沖壓成型性的關系,以便充分發揮材料的塑性變形能力,既...

彈簧原材料分金屬材料和非金屬材料兩部分。 金屬材料包括： 1、彈簧鋼---碳素彈簧鋼和合金彈簧鋼; 2、特珠用途彈性材料----彈簧用不銹鋼、鐵基彈性材料，鎳基彈性材料，鈷基彈性材料、鈦基彈性材料。 3、彈簧用銅合金材料----硅錳青鋼銅，錫磷青銅、鈹青銅、鋁青銅; 非金屬材料包括橡膠、塑料、空氣、碳素纖維、玻璃鋼。 ...

1、油漆法 將除油劑滴在彈簧表面上，然后蒸干，如無痕跡，表面彈簧表面是潔凈的，如出現圓環則表明有油污存在。 2、潤濕法 干凈的彈簧表面是親水的，因此，可以完全被水潤濕，當彈簧表面含有油污時，會出現不被水浸潤的斷水區域。基于是否親水這一原理，除了最簡單常用的呼氣法和霧化器噴霧法外，還有以下幾種檢測手段。由于彈簧的氧化膜也是親水的，因此，這類方法大多不能檢測出彈簧配件表面的氧化膜是否退干凈。 3、表面張力法 根據表面油污對其表面能的影響，通過彈簧在一系列...

設計的沖壓件，在保證能正常使用情況下，盡量使尺寸精度等級及表面粗糙度等級要求低一些，并有利于產品的互換，減少廢品，保證產品質量穩定。沖壓件加工首先需要設計沖壓件。 下面介紹幾點設計沖壓件時需要注意的地方： 1。設計的沖壓件，在保證能正常使用情況下，盡量使尺寸精度等級及表面粗糙度等級要求低一些，并有利于產品的互換，減少廢品、保證產品質量穩定。 2。設計的沖壓件，應有利于盡可能使用現有設備、工藝裝備和工藝流程對其進行加工，并有利于沖模使用壽命的延長。 3。設計的沖壓...

汽車廠有4大流程分別是沖壓車間、焊接車間、涂裝車間、總裝車間。汽車沖壓件產生于沖壓車間。給您舉個例子，汽車外殼你看到的所有金屬外殼，都屬于沖壓件，基本原理就是將鋼板利用設計制作好的模具，按照設計好的工藝用壓力機(幾十噸到2000噸)壓成所需的形狀。至于他的作用很難解釋，就是鋼板通過沖壓車間成為沖壓件，沖壓件經過焊接車間成為白皮整車車身，就是鋼結構底盤、車門、頂蓋、地板、發動機罩、翼子板等均焊接在一起，相當于整車的骨骼，上面有很多個裝配位置，有很多的裝配螺母、裝配孔等。經過涂裝處理后，總裝車間將發動機、電器元件...

沖壓加工是借助于常規或?qū)Ｓ脹_壓設備的動力，使板料在模具里直接受到變形力并進行變形，從而獲得一定形狀,尺寸和性能的產品零件的生產技術。板料，模具和設備是沖壓加工的三要素。沖壓加工是一種金屬冷變形加工方法。所以，被稱之為冷沖壓或板料沖壓，簡稱沖壓。它是金屬塑性加工(或壓力加工)的主要方法之一，也隸屬于材料成型工程技術。沖壓件所使用的模具稱為沖壓模具，簡稱沖模。沖模是將材料(金屬或非金屬)批量加工成所需沖件的專用工具。沖模在沖壓中至關重要，沒有符合要求的沖模，批量沖壓生產就難以進行;沒有先進的沖模，先進的沖壓工藝就...

通過沖床和模具對板材、帶材、管材和型材等施加外力，使之產生塑性變形或分離，從而獲得所需形狀和尺寸的工件的成形加工方法，得到的工件就是沖壓件。 沖壓件是靠壓力機和模具對板材、帶材、管材和型材等施加外力，使之產生塑性變形或分離，從而獲得所需形狀和尺寸的工件(沖壓件)的成形加工方法。沖壓和鍛造同屬塑性加工(或稱壓力加工)，合稱鍛壓。沖壓的坯料主要是熱軋和冷軋的鋼板和鋼帶。 沖壓件的重量輕、厚度薄、剛度好。它的尺寸公差是由模具保證的，所以質量穩定，一般不需再經機械切削即可使用。冷沖壓件的金屬組織與力學性能...

由于彈壓卸料模具操作時比固定卸料模具方便，操作者可以看見條料在模具中的送進動作，且彈壓卸料板卸料時對條料施加的是柔性力，不會損傷工件表面，因此實際設計中盡量采彈壓卸料板，而只有在彈壓卸料板卸料力不足時，才改用固定卸料板。沖壓件使用的模具是采用彈壓卸料板，還是采用固定卸料板，取決于卸料力的大小，其中材料料厚是主要考慮因素。 沖壓件的硬度檢測采用洛氏硬度計。小型的、具有復雜形狀的沖壓件，可以用來測試平面很小，無法在普通臺式洛氏硬度計上檢測。合金沖壓件是金屬加工、機械制造領域最常用的零件。沖壓件加工是利...
